Desde: 36,40 €

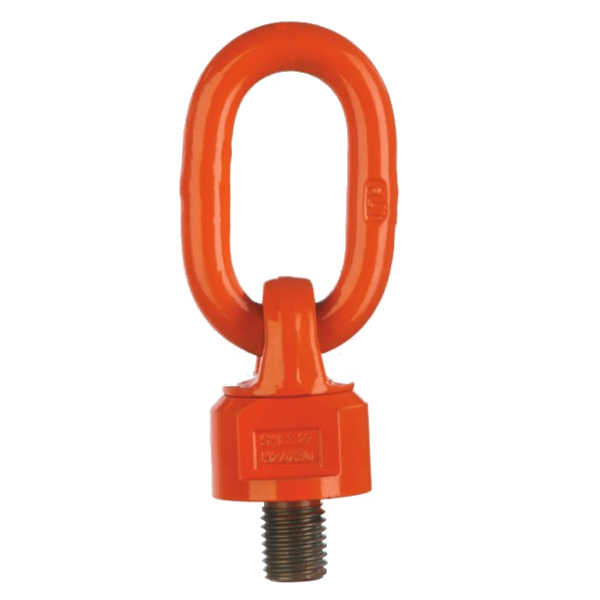

Cáncamos giratorios roscados. Fabricados en acero Grado 80 de forma ligera y compacta, coeficiente de seguridad 4:1 en todas direcciones de trabajo. Giratorio en 360 grados, La anilla se abate 180 grados. Se atornillará en una superficie plana.
Características:
Nota: Fabricado en acero Grado 80
|
|
||||||||
| Diam. x Longitud Rosca |
DIN13 paso |

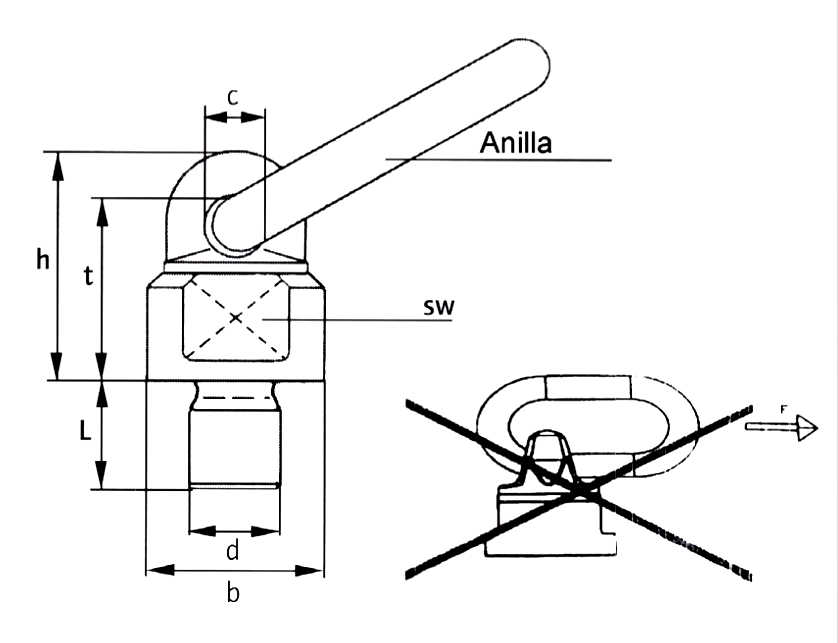

Principales dimensiones (mm.) | Peso (Kg.) | |||||
|---|---|---|---|---|---|---|---|---|
| b | c | h | sw | t | medidas anilla | |||
| 8×13 | 1,25 | 36 | 17 | 53 | 22 | 45 | 13x15x30 | 0,40 |
| 10×18 | 1,50 | 36 | 17 | 53 | 22 | 45 | 13x15x30 | 0,40 |
| 12×18 | 1,75 | 36 | 17 | 53 | 22 | 45 | 13x15x30 | 0,40 |
| 14×20 | 2,00 | 36 | 17 | 53 | 22 | 45 | 13x15x30 | 0,40 |
| 16×20 | 2,00 | 36 | 17 | 53 | 22 | 45 | 13x15x30 | 0,40 |
| 20×30 | 2,50 | 50 | 19 | 68 | 30 | 57 | 16x70x34 | 0,90 |
| 24×30 | 3,00 | 57 | 22 | 78 | 34 | 66 | 18x85x40 | 1,40 |
| 27×35 | 3,25 | 57 | 22 | 78 | 34 | 66 | 18x85x40 | 1,50 |
| 30×35 | 3,50 | 66 | 24 | 97 | 40 | 81 | 20x85x40 | 2,20 |
| 30×35 | 3,50 | 80 | 27 | 112 | 46 | 90 | 22x115x50 | 3,60 |
| 36×50 | 4,00 | 80 | 27 | 112 | 46 | 90 | 22x115x50 | 3,70 |
| 39×90 | 4,00 | 80 | 27 | 112 | 46 | 90 | 22x115x50 | 4,30 |
| 42×50 | 4,50 | 80 | 27 | 112 | 48 | 90 | 22x115x50 | 4,10 |
| 42×180 | 4,50 | 80 | 27 | 112 | 48 | 90 | 22x115x50 | 5,30 |
| 48×50 | 5,00 | 80 | 27 | 112 | 48 | 90 | 22x115x50 | 4,30 |
| 56×84 | 5,50 | 120 | 46 | 168 | 70 | 135 | 32x155x70 | 11,40 |
| 64×96 | 6,00 | 120 | 46 | 168 | 35 | 140 | 34x140x70 | 12,80 |
| CARGAS DE TRABAJO SEGÚN ÁNGULOS Y NÚMERO DE PUNTOS DE FIJACIÓN | ||||||||
|---|---|---|---|---|---|---|---|---|
| nº CANCAMOS | 1 | 2 | 2 | 3-4 | ||||
| C.M.U. | C.M.U. | C.M.U. | C.M.U. | |||||
| t | t | t | t | t | t | t | t | |
| 0° | 90° | 0° | 90° | 0° – 45° | 45° – 60° | 0° – 45° | 45° – 60° | |
| Rosca |  |
 |
 |
 |
 |
 |
||
| M8 | 0,60 | 0,30 | 1,20 | 0,60 | 0,42 | 0,30 | 0,63 | 0,45 |
| M10 | 1,00 | 0,50 | 2,00 | 1,00 | 0,70 | 0,50 | 1,05 | 0,75 |
| M12 | 1,00 | 0,50 | 2,00 | 1,00 | 0,70 | 0,50 | 1,05 | 0,75 |
| M14 | 2,24 | 1,12 | 4,00 | 2,24 | 1,56 | 1,12 | 2,35 | 1,68 |
| M16 | 2,24 | 1,12 | 4,00 | 2,24 | 1,56 | 1,12 | 2,35 | 1,68 |
| M20 | 4,00 | 2,00 | 8,00 | 4,00 | 2,80 | 2,00 | 4,20 | 3,00 |
| M24 | 6,40 | 3,20 | 12,80 | 6,40 | 4,48 | 3,20 | 6,72 | 4,80 |
| M27 | 6,40 | 3,20 | 12,80 | 6,40 | 4,48 | 3,20 | 6,72 | 4,80 |
| M30 | 10,00 | 5,00 | 20,00 | 10,00 | 7,00 | 5,00 | 10,50 | 7,50 |
| M30 | 12,00 | 8,00 | 24,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 |
| M36 | 12,00 | 8,00 | 24,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 |
| M39 | 12,00 | 8,00 | 24,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 |
| M42 | 15,00 | 10,00 | 30,00 | 20,00 | 14,00 | 10,00 | 21,00 | 15,00 |
| M42 | 12,00 | 8,00 | 24,00 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 |
| M48 | 15,00 | 10,00 | 30,00 | 20,00 | 14,00 | 10,00 | 21,00 | 15,00 |
| M56 | 22,50 | 15,00 | 45,00 | 30,00 | 21,00 | 15,00 | 31,50 | 22,50 |
| M64 | 22,50 | 15,00 | 45,00 | 30,00 | 21,00 | 15,00 | 31,50 | 22,50 |
