Carros Acoplados Serie 530

Estos carros acoplados son la combinación de una polea diferencial JAGUAR y de un carro portapoleas, permitiendo obtener un espacio muy reducido bajo la viga.

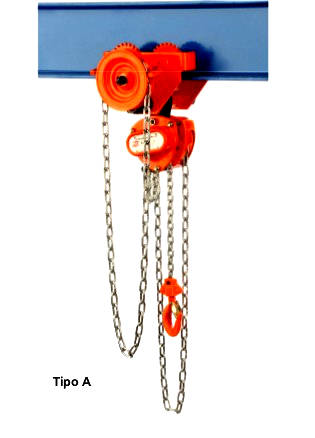

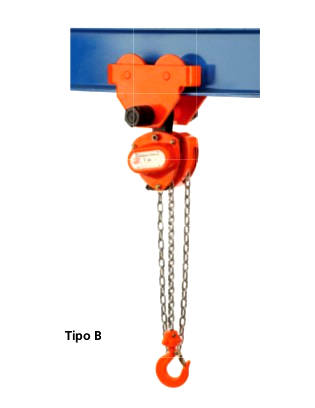

Estos carros se pueden suministrar en dos tipos diferentes, el tipo A, con mando por cadena y el tipo B, sin mando o de empuje.
Las ruedas son de acero forjado montadas sobre rodamientos de bolas.
Mediante las arandelas de separación es ajustable a una gran variedad de anchuras y perfiles de viga (IPN, IPE Y HEB).
Todos los carros contra caída e inclinación de acuerdo con la norma DIN 15018 y con las Directivas sobre Maquinaria.

Carga máx de trabajo(kg)	250	500	1.000	1.500	2.000	3.000	4.000	5.000	7.500	10.000
Radio mín.(m)	1,00	1,00	1,50	2,00	2,00	2,50	2,50	2,50	3,00	3,00
Desde Ancho de viga(M*)	50-140	50-140	58-140	74-165	74-175	74-203	90-203	90-203	119-203	119-203
peso sin mando	12	13	22	36	36	54	81	88	149	161
peso con 3m.	18	20	29	42	45	64	91	99	162	171
Principales dimensiones en (mm.)
A	212	212	256	300	300	350	380	455	455	455
B	102	102	120	138	138	158	175	175	205	205
C	325	325	340	380	380	450	470	470	480	480
C1	235	235	265	295	295	335	355	355	405	405
D	125	125	143	178	143	178	210	210	210	210
E	22	22	28	30	34	39	42	42	56	56
H	36	36	46	55	55	65	75	75	75	75
I	M.24	M.24	M.30	M.36	M.36	M.42	M.48	M.48	M.60	M.60
J	315	315	360	430	465	540	650	650	860	860
K	83	83	101	127	127	147	161	161	190	190
L	58	58	75	91	91	111	123	123	150	150
N	22	22	24	28	28	32	35	35	48	48
O	33	33	26	29	29	34	54	54	52	52
P	128	128	124	132	132	152	155	155	179	179

Nota: Las poleas diferenciales y los carros JAGUAR no están diseñadas para la elevación de personas y no deben ser utilizados con este fin.
OPCIONAL:
Cadenas en acero inoxidable.
