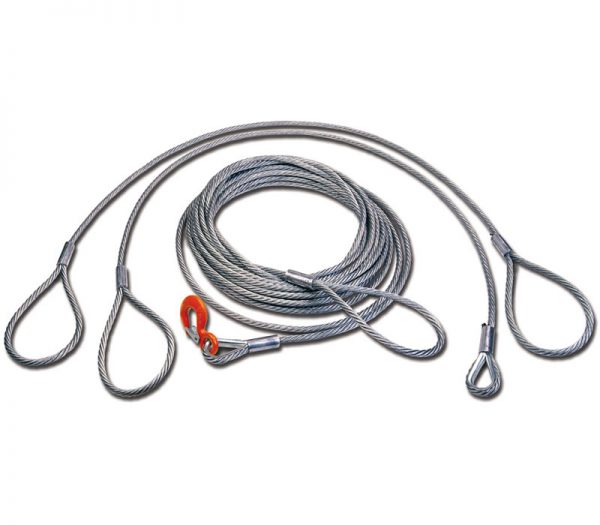

Eslingas de cable de acero de un sólo ramal para tareas de elevación o rigging.
 |
 |
 |
 |
 |
|||
| Ángulo inclinación respecto a la vertical, β | 0 | 0 | 0 | β<45° | 45°<β<60° | ||
|---|---|---|---|---|---|---|---|
| Cable: | Dimensión nominal | CARGA MÁXIMA DE UTILIZACIÓN – CMU [kg] ISO 7531, coeficiente de seguridad 5:1 |
|||||
 |
[mm] | Eslingas de cable de acero cargadas de forma equilibrada | |||||
| 10 | 900 | 720 | 1.800 | 1.260 | 900 | ||
| 12 | 1.300 | 1.040 | 2.600 | 1.820 | 1.300 | ||
| 14 | 1.800 | 1.440 | 3.600 | 2.520 | 1.800 | ||
| 16 | 2.400 | 1.920 | 4.800 | 3.360 | 2.400 | ||
| 18 | 3.000 | 2.400 | 6.000 | 4.200 | 3.000 | ||
| 20 | 3.700 | 2.960 | 7.400 | 5.180 | 3.700 | ||
| 22 | 4.500 | 3.600 | 9.000 | 6.300 | 4.500 | ||
| 24 | 5.400 | 4.320 | 10.800 | 7.560 | 5.400 | ||
| 26 | 6.300 | 5.040 | 12.600 | 8.820 | 6.300 | ||
| 28 | 7.300 | 5.840 | 14.600 | 10.220 | 7.300 | ||
| 30 | 8.400 | 6.720 | 16.800 | 11.760 | 8.400 | ||
| 32 | 9.600 | 7.680 | 19.200 | 13.440 | 9.600 | ||
| 36 | 12.100 | 9.680 | 24.200 | 16.940 | 12.100 | ||
| 40 | 15.000 | 12.000 | 30.000 | 21.000 | 15.000 | ||
| Factor para el cálculo de la CMU, f=n·cosβ | 1 | 0,8 | 2 | 1,4 | 1 | ||
Puedes descargar si lo deseas las tablas de valores de las eslingas de un ramal en PDF
pulsa aquí
Ibérica del cable y elevación les ofrece todo tipo de combinaciones de terminales.
