Guarda cabos corazón en acero galvanizado

Guarda cabos corazón en acero galvanizado - Imagen 3

Guarda cabos corazón en acero galvanizado - Imagen 4

Tenemos todo tipo de guardacabos para los diferentes tipos de terminal de cable de acero que se pueda necesitar.
El guardacabos es importante para evitar una excesiva deformación del cable que podría llevar a su rotura y lo hace más manejable a la hora de manipular cargas.
Salvo en determinados casos el terminal de un cable nunca debería estar desnudo, siempre debe estar protegido por un guardacabos
Les mostramos los principales tipos de guardacabos, para protección de cables y terminales. Guardacabos corazón, Guardacabos fuertes fundidos para cable, Guardacabos fuertes para cable y Guardacabos redondos

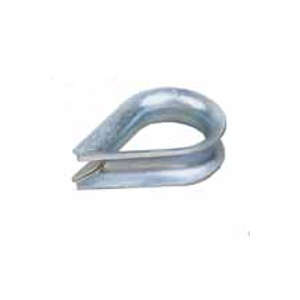

GUARDACABOS CORAZÓN

Guardacabos corazón acero galvanizado
Ref. 410	034	001	112	134	002	212	003	312	004	412	005	512	006	612	007	008	09	010
L»	3/4	1	1 1/2	1 3/4	2	2 1/2	3	3 1/2	4	4 1/2	5	5 1/2	6	6 1/2	7	8	9	10
ø Cable	2/3	4/5	6	8	10	12	14	16	18	20	22/24	26	28	30	32	36/38	40/44	48
A	11,5	14	18	19	22	25	32	34	44	52	54	60	66	70	95	110	115	117
B	19	22	28	28	33	37	47	51	63	74	79	100	103	108	155	176	192	168
C	3	5	7	9	12	13	15	17	19	22	25	27	30	32	35	40	45	52
E	1,2	1,2	1,2	1,5	2	2	2	2,5	3	3	3,5	4	4	4,5	5	5	5	5
Kgrs.	0,008	0,014	0,0115	0,016	0,036	0,045	0,065	0,10	0,166	0,23	0,28	0,35	0,5	0,60	0,75	0,95	1,45	1,73
	50	50	25	25	25	15	10	5	5	–	–	–	–	–	–	–	–	–
	1.000	500	400	300	200	150	100	70	40	35	30	25	20	–	–	–	–	–

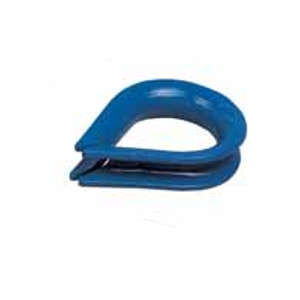

GUARDACABOS FUERTES PARA CABLE

Guardacabos fuertes para cable de acero
Ref. 412	010	012	014	016	018	020	022	024	028	032	036	040
C	12	13	16	18	20	22	24	26	30	34	40	45
D	28	30	36	40	45	50	56	62	75	95	110	115
L	45	48	58	64	73	80	90	99	120	155	176	192
E	2,5	2,5	3	3	3	3,5	3,5	4,5	5	5	5	6

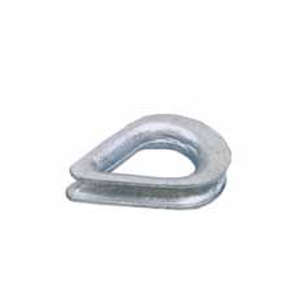

GUARDACABOS FUERTE FUNDIDO PARA CABLE

Guardacabos fuerte fundido para cable de acero
Ref. 419	010	012	014	016	018	020	022	024	028	032	036	040
ø Cable	10	12	14	16	18	20	22	24	28	32	36	40
A	33	38	45	50	55	61	67	74	83	90	102	105
B	53	56	73	32	91	103	115	129	145	163	181	204
Kgrs.	0,13	0,21	0,36	0,5	0,7	1	1,40	2,13	2,85	3,93	5,90	9

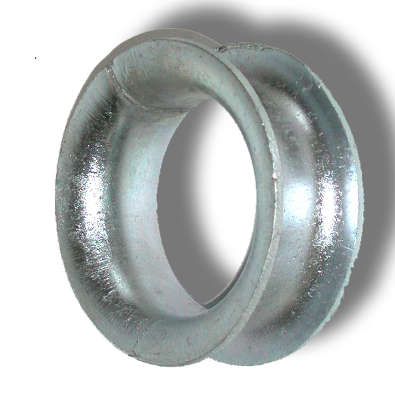

GUARDACABOS REDONDOS

Guardacabos redondo para cable de acero
Ref. 420	001	112	134	002	212	003	312	004	412	005
ø Cable	8	12	14	16	18	20/22	22/24	26/28	30/32	36
D	12	22	25	28	40	45	54	64	74	82
L	25	37	45	50	62	70	88	100	112	125
A	9	14	15	18	20	22	26	30	34	38
Kgrs.	0,011	0,032	0,044	0,057	0,065	0,066	0,234	0,300	0,440	0,630
