La malla UNITEX representa un sistema de protección activa contra los desprendimientos de rocas y la estabilización superficial de laderas o desmontes.
El sistema se basa en la aplicación de forma continua de la malla fabricada en cable de acero sobre el terreno a estabilizar, produciendo un efecto de sostenimiento y reparto de cargas y
consecuentemente un soporte al empuje del terreno.
Con la malla malla UNITEX se obtiene una capacidad de soporte superior a 70 kN/m2. Aplicado a taludes o laderas con el peligro de vuelcos, desprendimientos y otros fenómenos de inestabilidad superficial.
El principio de funcionamiento es similar a otros sistemas de protección activos. Para un funcionamiento óptimo del sistema se deben tener en cuenta los siguientes puntos:

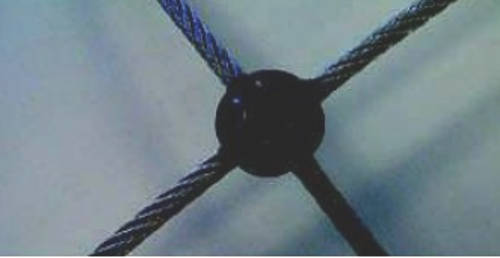

La malla UNITEX está fabricada con un único tramo de cable de acero de 8 mm que constituye un conjunto sinfín en si mismo. Cada intersección de la red incorpora una unión metálica de acero que confiere una resistencia óptima para las aplicaciones para las cuales se ha diseñado la malla.
Este sistema es compatible con el uso de la malla de triple torsión y con acciones de regeneración vegetal con el objetivo de estabilizar el talud.
La malla UNITEX está fijada al terreno mediante anclajes de acero y cada paño de malla se une entre si con cable de acero para así garantizar que se transmitan los empujes del terreno de forma segura por todo el sistema.
 |
|||||||
| REF. | AxB (m) |
A (mm) |
B (mm) |
c (mm) |
S (m2) |
CRM (kN/m2) |
Peso (kg/un) |
| TX338-3530 | 3,5×3 | 3.394 | 2.970 | 300 | 10 | 19 | 20 |
| TX338-4020 | 4×2 | 3.818 | 2.121 | 300 | 8 | 22 | 15 |
| TX338-4040 | 4×4 | 4.243 | 3.818 | 300 | 16 | 15 | 32 |
| TX338-4525 | 4,5×2,5 | 4.667 | 2.546 | 300 | 12 | 17 | 23 |
| TX338-5020 | 5×2 | 5.091 | 2.121 | 300 | 11 | 19 | 21 |
| TX338-5030 | 5×3 | 5.091 | 2.970 | 300 | 15 | 16 | 29 |
| TX338-6030 | 6×3 | 5.515 | 2.970 | 300 | 16 | 16 | 32 |
| TX338-6040 | 6×4 | 5.940 | 3.818 | 300 | 23 | 13 | 44 |
Notas:
