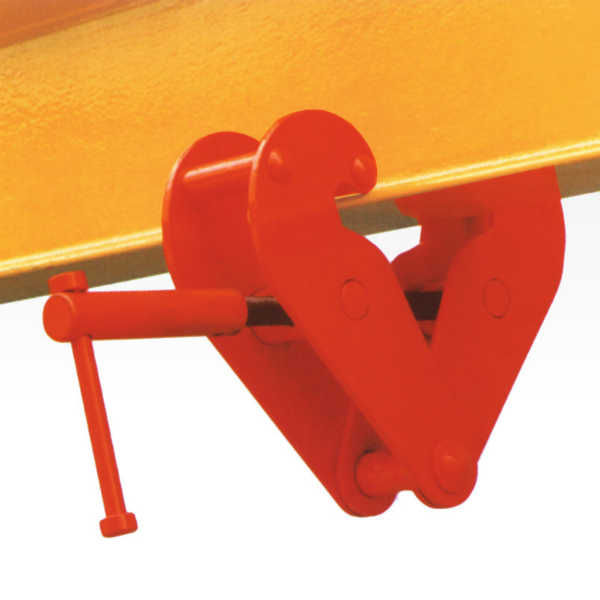

Pinzas de Anclaje para Vigas y Polipastos

La pinza de anclaje JAGUAR se ajusta rápido y seguro a los perfiles de acero IPN, IPE, etc…

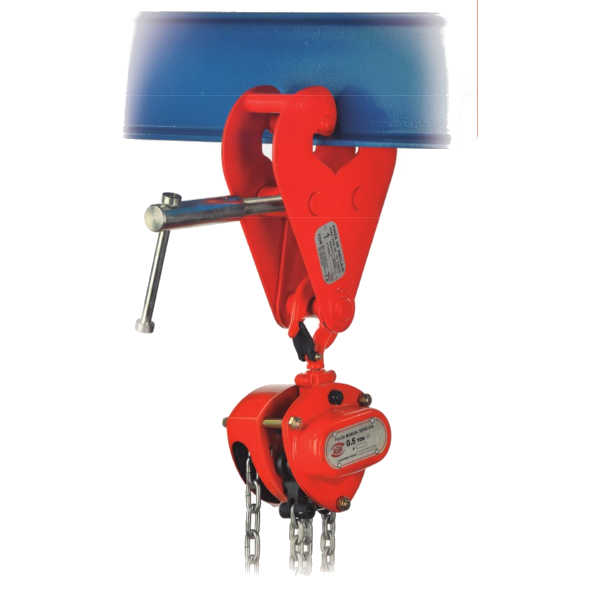

Se puede utilizar como un sistema rápido y seguro en la suspensión de poleas diferenciales JAGUAR y polipastos de palanca PALFER-JAGUAR.

  • Colocación sencilla y rápida.
  • Permite una amplia gama de perfiles.
  • Fijación segura mediante un eje roscado de bloqueo.
Cotas y medidas para pinza de anclaje vigas y polipastos
Modelo Capacidad Ancho de viga
(M*)
Peso
(Kg.)
Principales dimensiones
A
max.
B
min.
B
max.
C D E F
max.
F
min.
G
min.
H
BC010 1.000 75 a 230 3,5 277 180 370 66 4 220 160 105 25 25/20
BC020 2.000 75 a 220 5 260 200 370 74 6 230 155 108 25 25/23
BC030 3.000 80 a 320 9 388 225 500 103 8 273 239 163 47 32/24
BC050 5.000 90 a 320 11 375 225 490 110 10 273 239 170 50 34/30
BC0100 10.000 90 a 320 15 375 267 510 120 12 283 235 168 40 44/40
